Οδηγίες εγκατάστασης EO Mini Pro 2

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Σε περίπτωση που δεν κάνετε προσεκτική ανάγνωση των οδηγιών εγκατάστασης, υπάρχει περίπτωση να προκαλέσετε μη ανατρέψιμη ζημιά στο προϊόν και θα φέρεται πλήρη ευθύνη για την αντικατάσταση του.
Σε περίπτωση που υπάρχουν απορίες, παρακαλούμε καλέστε στο 210 2850898 και κλείστε ένα σύντομο online training με εξιδεικευμένους συνεργάτες μας.
Απαραίτητα εργαλεία & εξοπλισμός
ΠΡΟΣΟΧΗ:

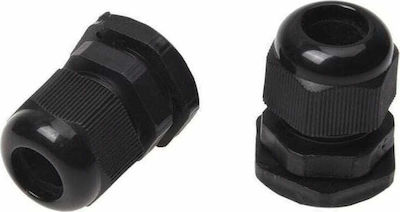

Η εγκατάσταση του σταθμού φόρτισης EO Mini Pro 2 απαιτεί στυπιοθλίπτη καλωδίων στη διάμετρο του καλωδίου τροφοδοσίας που θα χρησιμοποιήσετε, διότι δεν περιλαμβάνεται στο κουτί με τον σταθμό φόρτισης:

Πριν την εγκατάσταση
Πριν εγκατασταθεί το EO Mini Pro 2, συνιστάται να ελεγχθεί το σήμα του wifi. Εάν υπάρχει αδύναμο σήμα Wi-Fi, υπάρχει πιθανότητα να αποτύχει η εγκατάσταση του EO Mini Pro 2. Για να ελέγξετε ότι το σήμα Wi-Fi είναι αρκετά ισχυρό, ακολουθήστε τα παρακάτω βήματα:
- Κατεβάστε την εφαρμογή “Wi-Fi SweetSpots” από το Apple store ή το Google Play Center
- Συνδέστε το τηλέφωνο στο επιθυμητό Wi-Fi.
- Μετρήστε τον ρυθμό δεδομένων στην προτεινόμενη θέση του EO Mini Pro 2 και βεβαιωθείτε ότι ο ρυθμός δεδομένων είναι μεγαλύτερος από 5 Mbps.
Εάν το σήμα Wi-Fi δεν είναι αρκετά ισχυρό, τότε το wifi πρέπει να ενισχυθεί με μια κατάλληλη επέκταση Wi-Fi.
Eγκατάσταση
1. Αφαιρέστε το EO Mini από τη συσκευασία. Ξεβιδώστε τις 4 βίδες στις γωνίες, αφαιρέστε την μπροστινή πλάκα πρόσοψης του EO Mini και κρατήστε σε ασφαλές μέρος (μαζί με τις πλαστικές τάπες για τις βίδες της μπροστινής πλάκας).

2. Με το κατάλληλο τρυπάνι ανοίξτε μια τρύπα στο σωστό μέγεθος στο κάτω μέρος της βάσης του EO Mini για να περαστούν στυπιοθλίπτες και το καλώδιο.
Σημείωση:
Σε περίπτωση που θα χρησιμοποιήσετε Load Management ή Solar, τότε συνιστάται η χρήση δύο στυπιοθλίπτων καλωδίων – ένας για το καλώδιο τροφοδοσίας και ένας για τους σφιγκτήρες καλωδίων.

ΠΡΟΣΟΧΗ:
Η είσοδος του καλωδίου πρέπει να είναι από κάτω για να διασφαλιστεί η στεγανότητα του περιβλήματος. Χρησιμοποιήστε είτε ένα κωνικό τρυπάνι είτε ένα τρυποπρίονο για να κόψετε την τρύπα στη σωστή διάμετρο.
3. Δοκιμάστε την επιθυμητή θέση εγκατάστασης με την πίσω πλάκα του ΕΟ Mini. Βεβαιωθείτε ότι η επιφάνεια είναι επίπεδη και ίσια.
Ισιώστε τη βάση EO Mini και σημειώστε τη θέση των 4 οπών. Αφαιρέστε τη βάση EO Mini Pro 2 και ανοίξτε τις τέσσερις τρύπες.

ΠΡΟΣΟΧΗ:
ΜΗΝ τρυπάτε μέσα από τη βάση του EO Mini ή μέσα από τις οπές των βιδών.
Προτείνουμε να χρησιμοποιήσετε ένα τρυπάνι τοιχοποιίας 6 mm εάν η τοποθέτηση είναι σε επιφάνεια από τούβλα.
4. Καθαρίστε τη βάση EO από τη σκόνη και στερεώστε τη βάση EO Mini στον τοίχο χρησιμοποιώντας τέσσερις βίδες. Βεβαιωθείτε ότι η βάση είναι τοποθετημένη σωστά και ότι είναι ευθυγραμμισμένη με τον τοίχο.

5. Χρησιμοποιήστε τον περιστροφικό διακόπτη στο EO Mini για να επιλέξετε τη σωστή ένταση ρεύματος (A) σύμφωνα με τις συνημμένες οδηγίες και την ενότητα 6.3.

Χρησιμοποιήστε τον περιστροφικό διακόπτη στο EO Mini για να επιλέξετε τη σωστή τιμή ρεύματος (A) σύμφωνα με τις συνημμένες παρακάτω οδηγίες:
Θέση περιστροφικού διακόπτη | Μέγιστη ισχύ (A) |
---|---|
0 | 0A – Προκαθορισμένο |
1 | 6 |
2 | 8 |
3 | 10 |
4 | 13 |
5 | 15 |
6 | 16 |
7 | 18 |
8 | 20 |
9 | 22 |
A | 24 |
B | 25 |
C | 26 |
D | 28 |
E | 30 |
F | 32 |
6. Απογυμνώστε και προετοιμάστε το καλώδιο τροφοδοσίας – Η EO συνιστά να σφίξετε τα λάστιχα στα άκρα του προετοιμασμένου καλωδίου τροφοδοσίας.
7. Τοποθετήστε τους σφιγκτήρες καλωδίων CT γύρω από τα σχετικά καλώδια τροφοδοσίας.

Σημείωση:
Mόνο το ενεργό καλώδιο ρέει μέσω του σφιγκτήρα καλωδίων και το βελάκι δείχνει την πηγή/την είσοδο του ρεύματος (όχι τη ροή του ρεύματος).
8. Συνδέστε το άλλο άκρο του σφιγκτήρα καλωδίων CT στην βάση του EO Mini.

Σύνδεση | Αριστερά / Δεξιά | Σύνδεση & Χρώμα καλωδίων (CT) |
---|---|---|
CT1 (αριστερό) | Αριστερά | Εξισορρόπηση φορτίου – λευκό |
CT1 (αριστερό) | Δεξιά | Εξισορρόπηση φορτίου – Μαύρο |
CT2 | Αριστερά | ΜΗ ΧΡΗΣΙΜΟΠΟΟΙΤΕ |
CT2 | Δεξιά | ΜΗ ΧΡΗΣΙΜΟΠΟΟΙΤΕ |
CT3 | Αριστερά | Ηλιακό – Μαύρο |
CT3 | Δεξιά | Ηλιακό – Black |
9. Συνδέστε το καλώδιο τροφοδοσίας στο μπροστινό μέρος του EO Mini.

10. Συνδέστε το καλώδιο τροφοδοσίας (βύσμα τεσσάρων ακίδων) και το καλώδιο Comms (βύσμα τριών ακίδων) από το μπροστινό μέρος του EO Mini στο πίσω μέρος του EO Mini.

11. Τοποθετήστε μέσα όλα τα καλώδια έτσι ώστε να μπορείτε να κλείσετε την μπροστινή πλάκα EO Mini πάνω στην πίσω πλάκα EO Mini, φροντίζοντας να μην έχουν μαγκωθεί καλώδια. Στερεώστε την μπροστινή πλάκα EO Mini Pro 2 στην πίσω πλάκα EO Mini Pro 2. ΜΗΝ σφίγγετε υπερβολικά τις βίδες. Τοποθετήστε τις 4 πλαστικές τάπες στις οπές των βιδών.

Σύνδεση του EO Mini με το EO Cloud
Εκτελείται από τον εγκαταστάτη
- Κατεβάστε την εφαρμογή «EO Smart Home» σε ένα smart κινητό και δημιουργήστε έναν λογαριασμό.
- Χρησιμοποιώντας την εφαρμογή, συνδεθείτε στο Wi-Fi hotspot που δημιουργήθηκε από το EO Mini Pro 2 και εισαγάγετε λεπτομέρειες τοποθεσίας όπως Solar, ALM και site capacity.
- Ελέγξτε ότι το EO Mini είναι λειτουργικό εκτελώντας τη δοκιμή εγκατάστασης στην εφαρμογή (run installation test)
Εκτελείται από τον πελάτη
- Κατεβάστε την εφαρμογή «EO Smart Home» σε ένα smart κινητό και δημιουργήστε έναν λογαριασμό.
- Χρησιμοποιώντας την εφαρμογή εισαγάγετε στοιχεία χρήστη όπως όχημα, τοποθεσία.
- Συνδέστε το EO Mini στο τοπικό Wi-Fi.
- Ξεκινήστε τη φόρτιση!
Από τώρα είναι δυνατόν να παρακολουθείτε την κατάσταση του EO Mini μέσω της εφαρμογής.
Δημιουργία λογαριασμού
1. Εγκαταστήστε την εφαρμογή «EO Smart Home» στην κινητή συσκευή σας.

Σημείωση:
Η ελάχιστη έκδοση για Android είναι το Android 6.
2. Συνδεθείτε στην εφαρμογή «EO Smart Home». Εάν δεν έχετε λογαριασμό, δημιουργήστε έναν.

3. Αποδεχτείτε τόσο τους Όρους και Προϋποθέσεις όσο και την Πολιτική Απορρήτου.

4.2. Εγκαταστάτης – Έλεγχος στην καλωδίωση του EO Mini
Ο τεχνικός εγκατάστασης πρέπει να επαληθεύσει ότι το ΕΟ Mini έχει συνδεθεί σωστά και ότι οι σφιγκτήρες καλωδίων έχουν στερεωθεί σωστά. Ακολουθήστε τα παρακάτω απλά βήματα:
1. Επιλέξτε “Έναρξη εγκατάστασης” (Start Installation) από το αριστερό μενού εάν δεν εμφανίζεται η παραπάνω οθόνη.

2. Κάντε κλικ στην “Έναρξη εγκατάστασης” (Start Installation) και η εφαρμογή θα ζητήσει από τον εγκαταστάτη να σαρώσει τον QR κωδικό στο πλάι του EO Mini Pro 2. Σαρώστε τον QR κωδικό και, στη συνέχεια, η εφαρμογή θα προσπαθήσει να συνδεθεί στο Wi-Fi hotspot του EO Mini.
3. Εάν είναι επιτυχής, ο εγκαταστάτης θα μπορεί να διαμορφώσει τις ακόλουθες επιλογές:
- Χρειάζεστε Διαχείριση Φορτίου (Load Management); Ναι/όχι
- Τάση
- Παροχή
- Περιθώριο ασφαλείας (10% προτείνεται αυτόματα)
- Η τοποθεσία έχει PV (solar);
- Ονομαστική ισχύ για τοποθεσίας/Διαχείριση φορτίου
- Ονομαστική ισχύ για PV (solar)

4. Η εφαρμογή θα συνδεθεί τώρα στο EO Mini, θα στείλει τις παραπάνω ρυθμίσεις και στη συνέχεια θα εκτελέσει μια δοκιμή συνδεσιμότητας. Εάν όλα είναι καλωδιωμένα σωστά, τότε η συσκευή θα περάσει τις δοκιμές.

5. Σε αυτό το σημείο, οι εργασίες του εγκαταστάτη έχουν ολοκληρωθεί και ο ιδιοκτήτης οικίας πρέπει να προχωρήσει στην ολοκλήρωση της ρύθμισης με λεπτομέρειες σχετικά με τον ιστότοπο, όπως λεπτομέρειες Wi-Fi.

Σύνδεση του ΕΟ Mini με Wi-FI
1. Ο ιδιοκτήτης σπιτιού πρέπει να συνδεθεί στην έκδοση της εφαρμογής που διαθέτει. Εάν δεν εμφανίζεται η παραπάνω οθόνη, επιλέξτε “My EO Home” από το αριστερό μενού.

2. Επιλέξτε το όχημα από τη βάση δεδομένων.

Εισαγάγετε τη διεύθυνση της εγκατάστασης σταθμού φόρτισης.

Κάντε κλικ στην “Έναρξη εγκατάστασης” (Start Installation) και η εφαρμογή θα ζητήσει από τον ιδιοκτήτη της οικίας να σαρώσει τον κωδικό QR στο πλάι του EO Mini Pro 2. Σαρώστε τον κωδικό QR και, στη συνέχεια, η εφαρμογή θα προσπαθήσει να συνδεθεί στο σημείο πρόσβασης Wi-Fi hotspot του EO Mini Pro 2.
